我们的小电流故障测试仪品质保障产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。
以下是:小电流故障测试仪品质保障的图文介绍

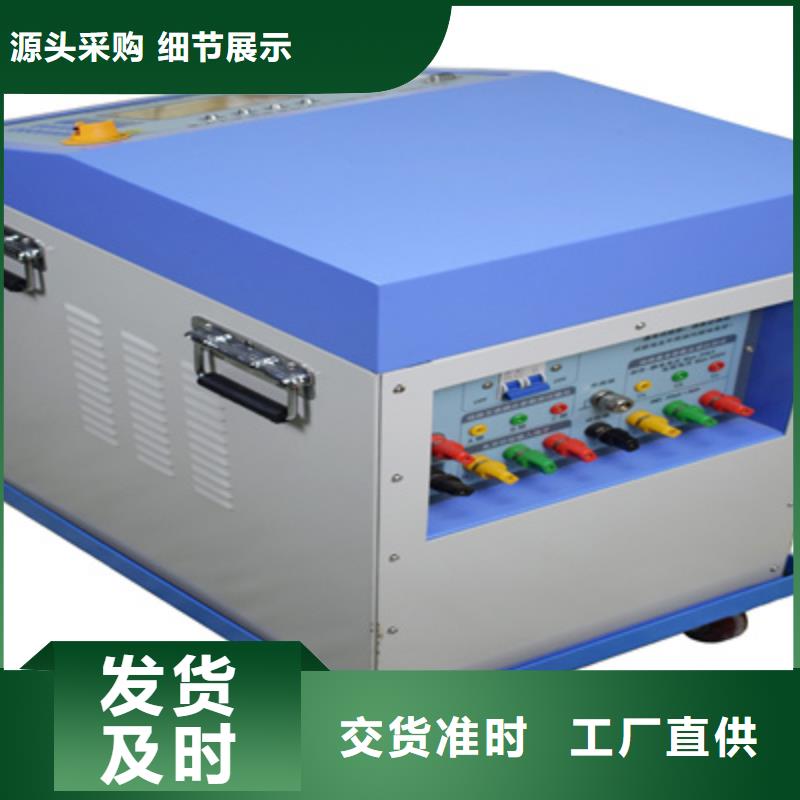

广东湛江异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg
天正华意电气设备有限公司严格执行质量管理体系标准。 公司研发设计生产出的 广东湛江变频串联谐振耐压试验装置产品，品质，品味，满足不同消费群体的个性需求，在内地许多城市设立多个分公司和办事处， 广东湛江变频串联谐振耐压试验装置产品畅销全国各大城市，欧美等全球地区。
天正华意电气设备有限公司全体员工将一如既往，锐意进取，以优良品质，以朴质诚信的心胸与各界朋友真诚合作，互利共赢。
广东湛江异频线路参数测试仪电源部分电源部分输出电源为：＋5V, 12V。 4.1.1.2人机接口a) 直流电源指示、运行及接地指示；b) 液晶显示功能：汉字显示；c) 打印功能：可自动打印接地选线故障信息。d) 存储功能：存储装置定值参数，存储检测出的接地、谐振故障信息；e）键盘功能：触摸键盘。4.1.1.3信息处理部分a) 检测接地及选线功能；b) 检测谐振及消谐功能；c) 检测断线功能；d) 通迅功能：RS-232或RS-485通讯接口。4.2选型指南4.2.1装置尺寸MGL系列装置，结构都为标准的19" 4U机箱。详细尺寸及安装开孔见“ 机箱结构”一章。5装置使用说明5.1装置前面板说明装置面板示意图,如图5.1所示。图5.1 前面板示意图 前面板示意图说明：①液晶显示屏：显示系统的运行状态及故障信息。②信号指示灯:1)运行信号灯（绿光）：装置处于运行状态时，此灯闪烁。2)接地信号灯（红光）：检测到系统发生接地故障时，此灯亮，接地消失后 灯灭。3)故障信号灯（红光）：检测到系统谐振、断线故障以及装置本身故障等情况之一时，此灯亮，故障解除后灯灭。4)跳闸信号灯（红光）：装置发出跳闸信号时，此灯亮，按“复归”键灯灭。③ 紧凑型键盘：共有六个键，“↑、↓、←、→”键完成光标的移动及数值的修改, “取消”键用于取消某项操作或退出某个菜单；“确认”键用于确认某项操作。5.1.1通电前检查通电前，检查电源电压是否正常，接线是否正确，装置各插接件是否插接牢固。5.1.2通电检查将装置通电，观察板上的运行指示灯和液晶显示屏。正常情况为：运行灯闪烁，液晶显示系统运行正常界面。5.2操作说明装置的操作可分为运行和设置两部分。装置在正常状态下工作时，液晶显示屏下行显示当前系统的日期和时间。如要对装置进行操作，按“确认”键进入主菜单。正常运行界面
广东湛江异频线路参数测试仪小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大，而且暂态量的频率比较高，消弧线圈接近开路，补偿感性电流对暂态分量的影响比较小。小波变换从暂态故障电流中提取故障特征，克服了傅里叶变换不能对信号同时进行时频局部化分析的缺点，可以对信号进行分析，特别是对暂态突变信号或微弱信号的变化敏感，能可靠地提取出故障特征，显著地提高了故障选线的精度和可靠性。小波分析法利用接地初始时的一段波形来分析。每条线路，由于长短不一，阻抗值不同导致暂态过程中零序电流所含的谐波分量不同，线路越短，高频分量越多。小波分析法提取某一频率段的谐波分量后，各支路的零序电流分布也满足上述结论。而且，突出的优点是，这种分析法能克服消弧线圈和CT不平衡的影响，这是因为，消弧线圈在暂态过程中还未起作用，而CT不平衡电流分量已被滤去（选择频段时去掉基波分量）。但小波分析法在稳态时要同谐波法和能量法相结合。整个装置工作过程如下：系统无单相接地故障时，装置处于监视状态，液晶屏显示当前日期与时间，当PT开口三角输出零序电压大于整定值（出厂设置为30V）时，表示系统发生单相接地，此时CPU将采集的零序电压数据和所有的零序电流数据进行滤波、排序、判断、经过多次综合分析后，将接地故障信息（如接地起始时刻、故障线路号、故障累计时间等），送液晶屏显示，并将判断结果送继电器输出或串口输出。4装置硬件组成4.1装置技术说明TH-ZJD型装置的基本组成：由一片DSP统一管理各部分，如图4.1所示。图4.1 装置主要组成部分结构图4.1.1主要组成部分简介各部分及功能简要说明如下：
